Avant G70视频桥接评估套件（OPN：WILAV-G70EFK-VBE）

物料内容：

· Avant G70视频桥接评估板
· STM32 MCU 适配卡
· 静音风扇散热片
· Mini-USB 下载线
· 12V5A直流电源
· 快速入门指南

主要接口：

· 标准HDMI输入/输出，最高可支持4K×2K@60 Hz 4:4:4 8-bit视频源和显示设备
· 标准Display Port输入/输出，最高支持到8.1Gbps x4 (HBR3)
· 不带redriver Display Port输出，最高支持到8.1Gbps x4 (HBR3)
· eDP输入/输出，最高支持到8.1Gbps x4 ，带redriver
· eDP输入/输出，最高支持到8.1Gbps x4 ，不带redriver
· 12G-SDI输入/输出，兼容SMPTE ST 2082-1, ST 2081-1, ST 424, ST 292-1 and ST 259
· 两组x64 bits LPDDR4高带宽缓存，线速率支持到1600Mbps
· 512Mbits QSPI 闪存
· 12V直流电源输入


主要器件：

· Avant-G70 FPGA from Lattice, Part number: LAV-AT-G70-3LFG1156C
· WILX CPLD 4320 LUTs from Jingzhong, Part number: WILX4000HC-5TG144I
· HDMI 2.0 Receiver in BGA144 from GSV, Part number: GSV2015
· HDMI 2.0 Transmitter in BGA144 from GSV, Part number: GSV2016
· DRAM LPDDR4 16G 512M x32, from Micron, Part number: MT53E512M32D1ZW-046 WT:B
· DP 1.4/ eDP1.4 linear redriver, from TI, Part number: SN65DP141RLJR
· BIDIRECTIONAL 12G UHD-SDI RETIMI, from Semtech, Part number: GS12190-INTE3
· SPI FLASH NOR SPI 128M x4 from Winbond, Part number: W25Q512NWFIQ
· USB HS DUAL UART/FIFO from FTDI, Part number: FT2232HL-REEL

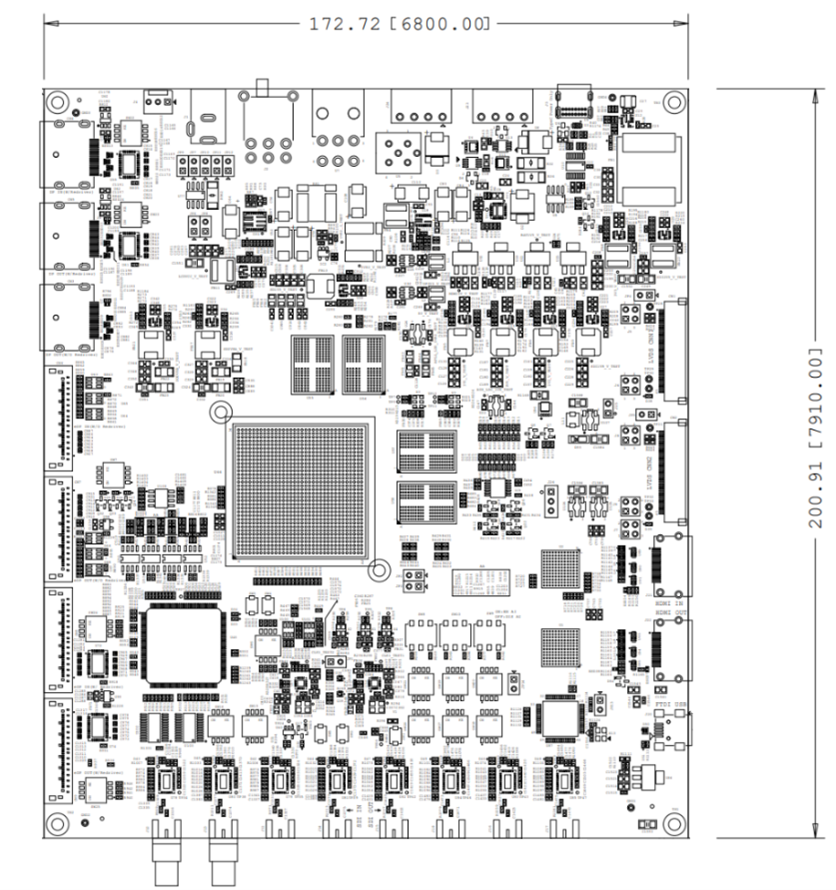

结构尺寸：单位mm [mil])

资料下载：

WILAV-G70EFK-VBE_release
