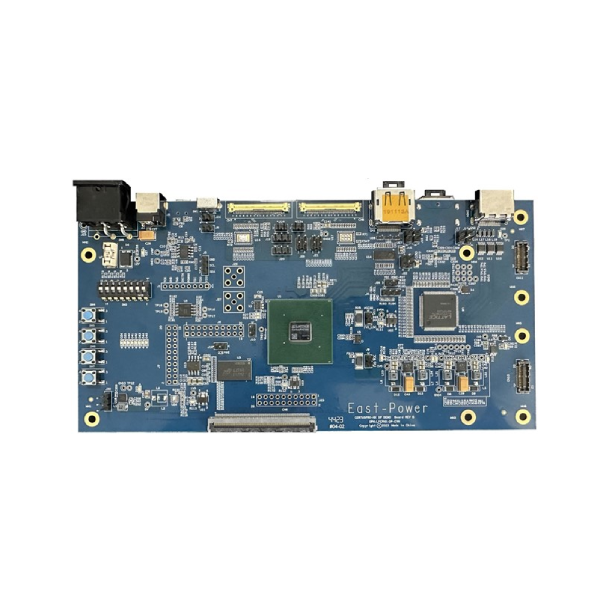

CPNX100 DisplayPort 演示套件（OPN：WILNX-CP10FH-DPD）

物料内容：

· WILCPNX100 DisplayPort 开发板
· Mini-USB 下载线
· 12V2A直流电源
· 快速入门指南

主要接口：

· 标准Display Port输入/输出，最高支持到8.1Gbps x4 (HBR3)
· eDP输入/输出，最高支持到8.1Gbps x4 （re-driver选焊，如不安装，信号AC耦合）
· 标准HDMI输入，可接入24比特 1080p60视频源
· 60p FPC/FFC 接口可支持单路7：1 LVDS
· 80p FPC/FFC 接口可支持双路7：1 LVDS
· 40p FX12系列0.4mm MIPI接口（接口选焊）
· 64Mb x16 DDR3，最高支持到DDR3-1066
· Mini-USB烧录口，自带嵌入式下载器
· 12V直流电源输入


主要器件：

· CertusPro-NX FPGA from Lattice, Part number: LFCPNX-100-8LFG672I
· USB HS DUAL UART/FIFO from FTDI, Part number: FT2232HL-REEL
· DDR3 1Gbit x16, upto 533 MHz, from Micron, Part number: MT41K64M16TW-107:J
· HDMI® Receiver in 128-TQFP from Lattice, Part number: SiI1127ACTU
· DisplayPort 1.4 HBR3 Linear Redriver from Diodes, Part number: PI3DPX1203BZHEX
· 128Mb SPI Flash from Micron, Part number: MT25QU128ABA1ESE-0SIT

结构尺寸：单位mm [mil])

资料下载：

WILNX-CP10FH-DPD_release.zip
